营小宝云支付投币器概述

时间：2018-03-07

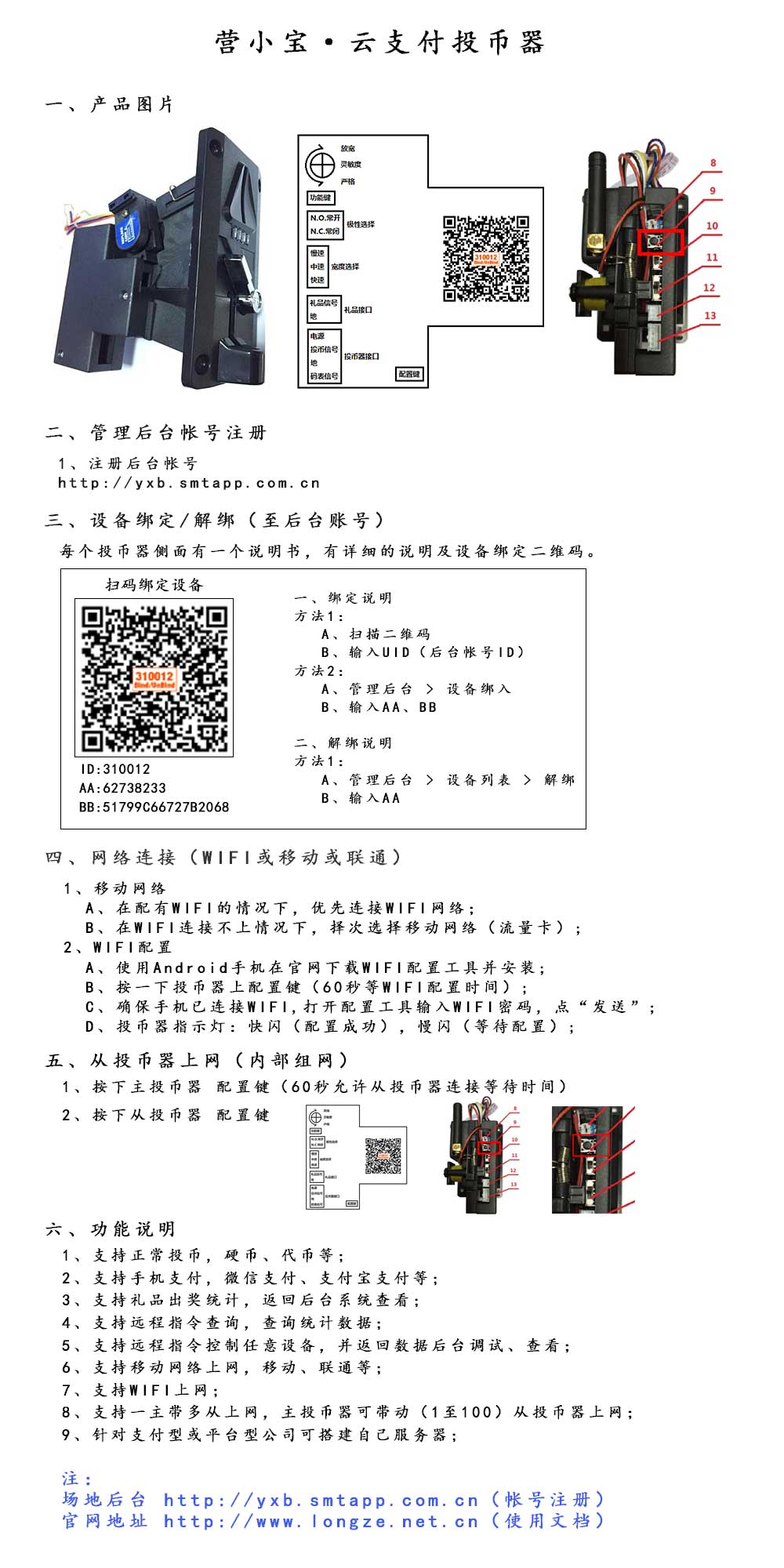

营小宝云投币器使用及功能概述

营小宝云投币器是一款投币、手机支付为主体的通信硬件，同时也可远程监控、远程控制、远程数据收集、远程数据返回、后台数据统计及监控，从而实现了互联网运营商、广告传媒的用户获取、广告营销、大数据收集等，因不同用户需求可实现不同应用场景…

中文名: 营小宝云投币器

外文名: YxbYunTBQ

产品外观

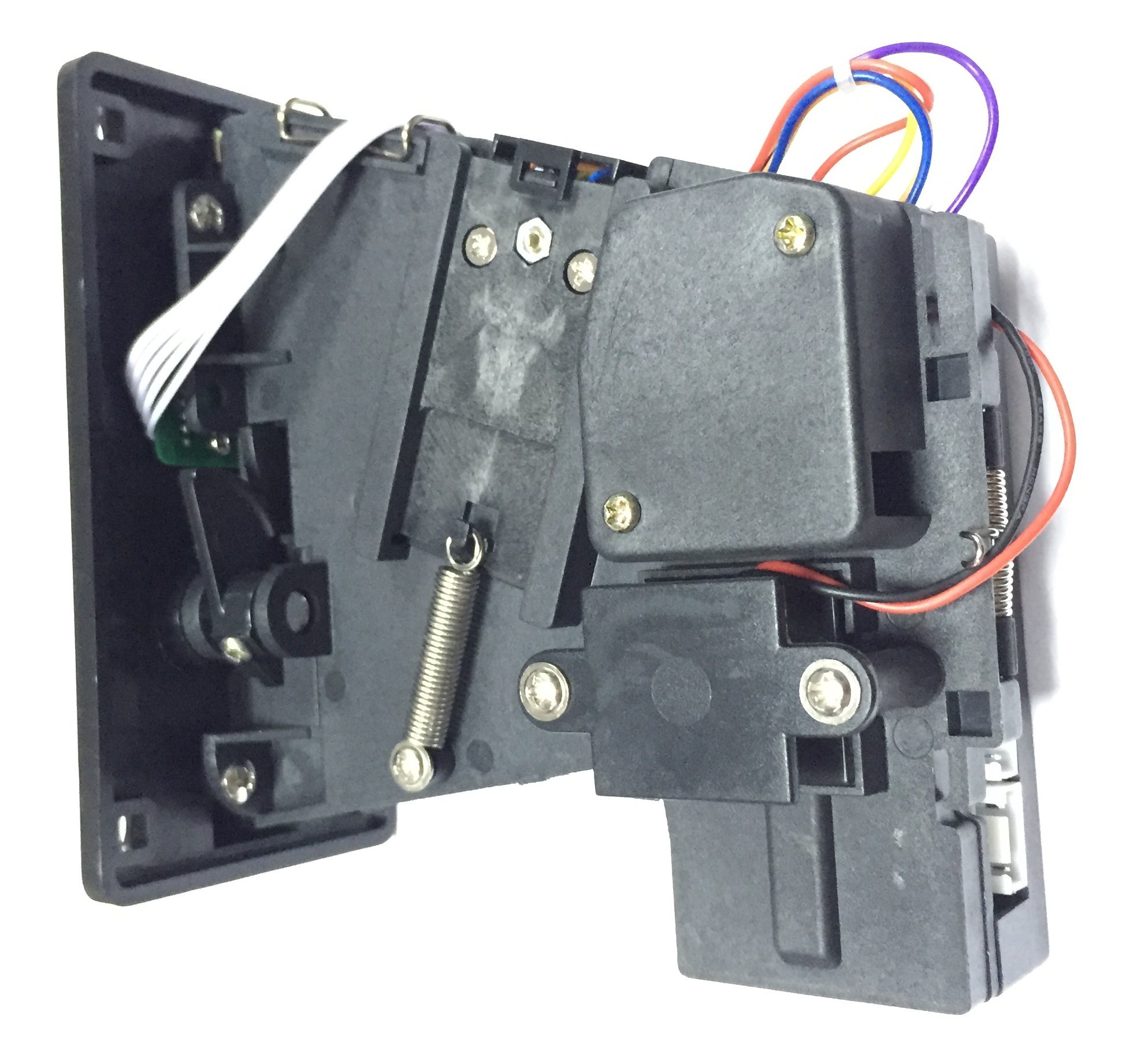

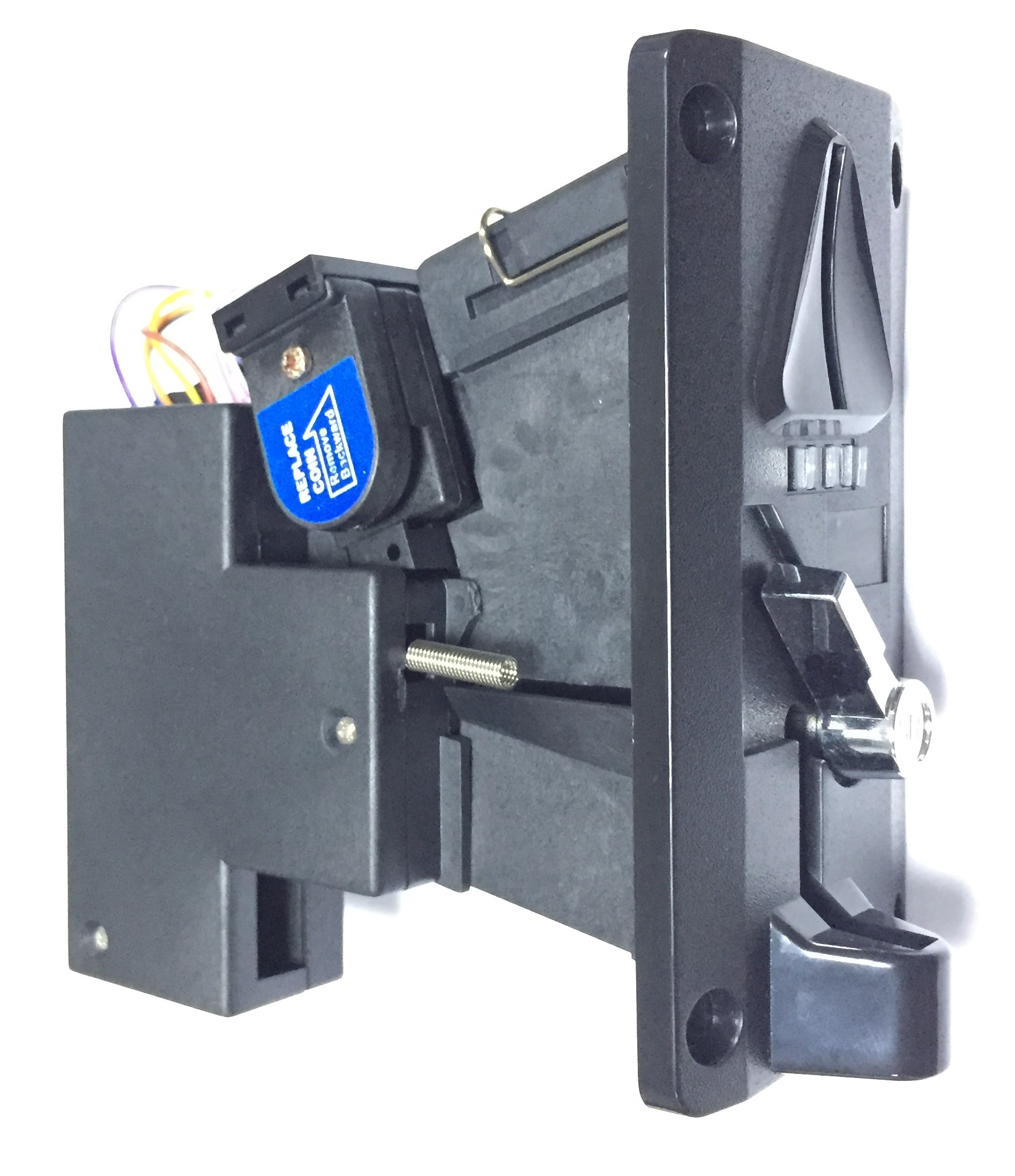

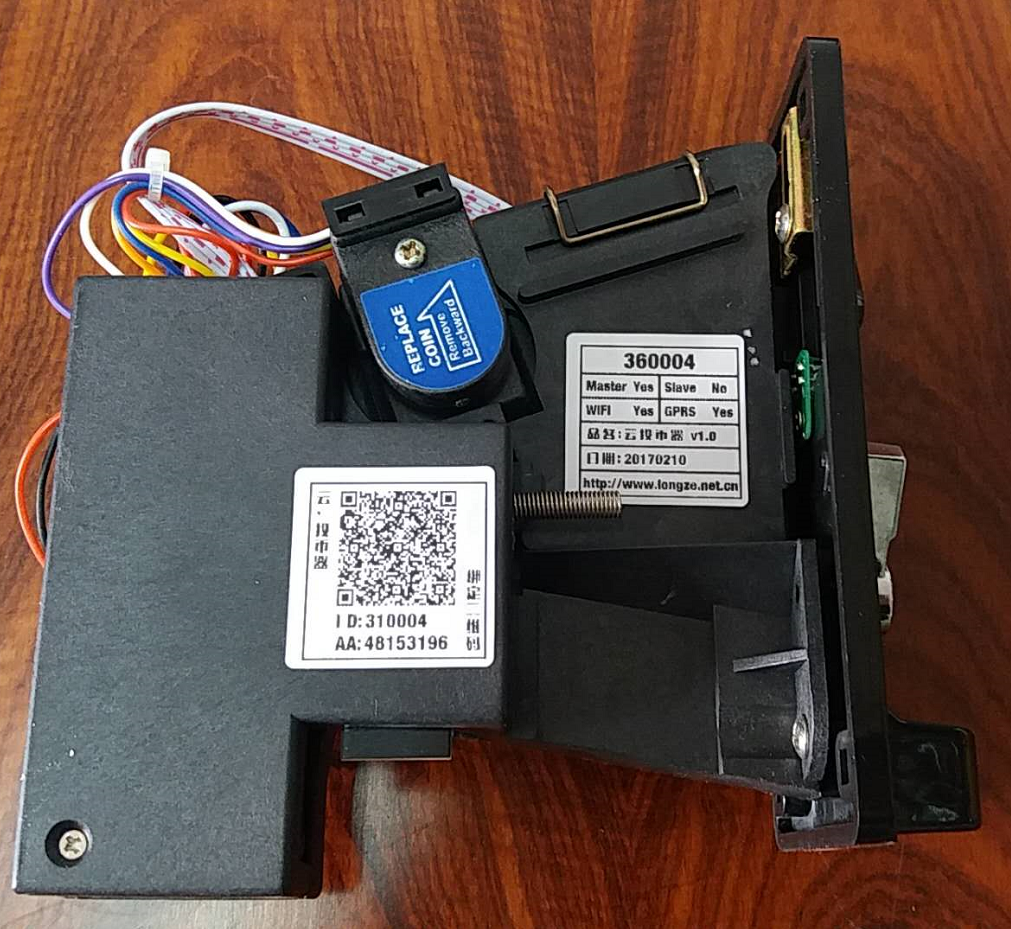

云投币器产品外观：

主要功能

应用地域：中国及其她国家（全球）

支持语言：中文、英文（应需求可增加）

品牌名称：营小宝云投币器

1、支持投币支付，（硬币、代币）等；

2、支持手机支付，（微信、支付宝、银联）等；

3、支持礼品出奖统计，返回后台系统查看；

4、支持远程指令查询，查询统计数据；

5、支持远程指令控制任意设备，并返回数据后台调试、查看；

6、支持移动网络上网，移动、联通等；

7、支持WIFI上网（自动WIFI连接）；

8、支持一主带多从上网，“主投币器”可带动（1至200）“从投币器”上网；

9、远程监控、远程控制、远程调试、远程数据收集；

10、针对支付型或平台型公司可搭建自己服务器；

11、开放式后台管理系统，所有数据及报表统计后台管理；

12、用户收集、广告宣传、传媒营销；

因不同用户需求可实现不同应用场景…

应用领域

娃娃机、游戏机、售币机、售货机、摇摇车、售水机、洗衣机、充电站、咖啡机、按摩椅、贩卖机、自助零售、无人值守贩卖、共享热……等等。

适应商家

投币自助、手机支付、互联网运营商、用户获取、大数据收集、广告营销、传媒运营、共享热、物联网、远程监控、终端数据收集……等等。

一、产品特点

1.支持移动支付和实体投币

2.支持WiFi和GPRS上网，智能切换，双网络确保上网畅通

3.1台主机可与200台副机组成内网，共享上网

4.支持礼品或彩票统计

5.强大的云端后台管理，运营数据一目了然

6.创新数字式特征比较真币，精准判断

7.可学习真币特性，严防假币

8.翻盖设计，杜绝卡币堵币

二、产品规格

工作电压：DC+12V

工作电流：平均电流：100mA

峰值电流：2A

工作温度：-15℃~+50℃

硬币直径：22mm~28mm

硬币厚度：1.7mm~2.2mm

无线信号： WiFi：2.4GHz

GPRS：850/900/1800/1900MHz

内网：433MHz

COIN信号输出：O.C（集电极开路）形式

三、部件说明

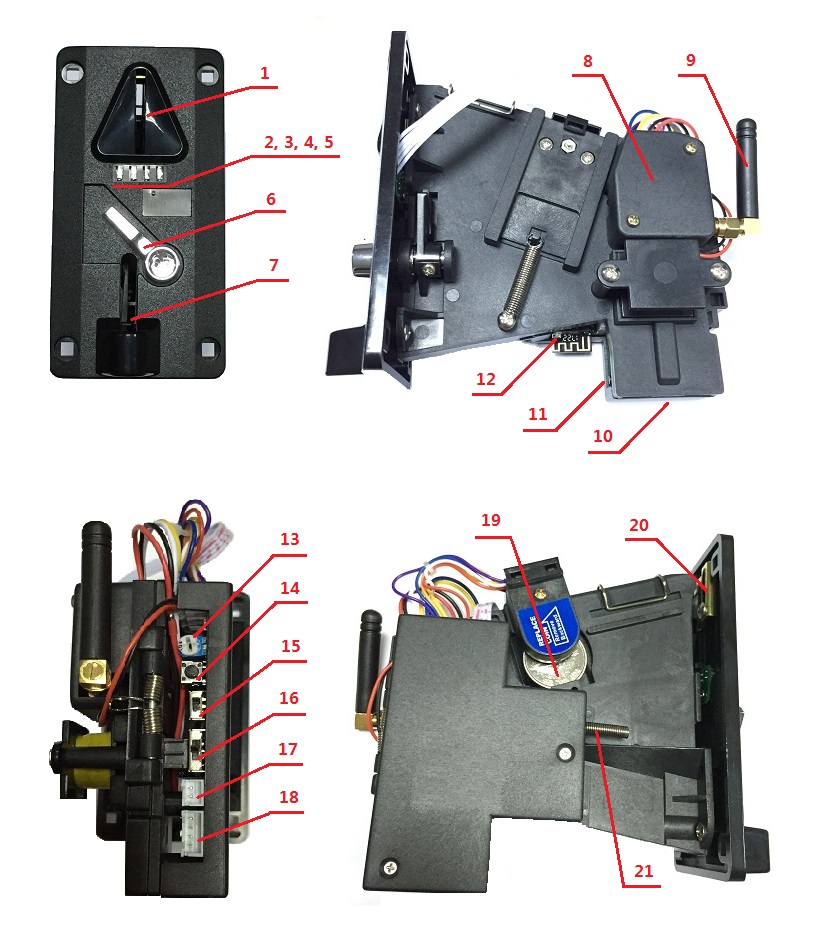

云投币器结构说明

序号	部件名称	功能描述
1	投币入口
2	外网LED	指示外网（云投币器与云服务器的连接）状态
3	内网LED	指示内网（主机与副机的连接）状态
4	校准LED	指示校准状态
5	投币LED	指示投币状态
6	面板拨手	卡币时往下拨动，使卡住的硬币退出
7	假币出口
8	SIM卡盒	安装SIM卡
9	GPRS天线
10	真币出口
11	设定键	设定上网优先网络；配置WiFi网络
12	上网LED	指示上网状态
13	敏感度旋钮	调节过币敏感度
14	校准键	校准过币精准度；配对主机与副机
15	投币信号极性开关	调整投币信号输出极性出厂值为常闭（N.C.）
16	投币信号宽度开关	调整投币信号输出脉冲宽度出厂值为50ms
17	礼品/彩票接口	接礼品/彩票信号输入、GND
18	电源接口	接+12V、投币信号输出、GND 和码表
19	参考币	作为真币判断的参考
20	防大币金属片	调节此金属片以防止大币误入
21	内网天线

四、使用说明

1.投币信号极性开关

投币信号极性开关可以选择常闭（N.C.）或常开（N.O.）以适应不同的机器主板，一般转灯类的机器主板使用常闭档（N.C.），其他机器主板使用常开档（N.O.）。

2.投币信号宽度开关

投币信号宽度开关可以选择25ms、50ms（适用于一般机台）或100ms（适用于娱乐机台）以适应不同的机器主板。

3.敏感度旋钮

敏感度旋钮可以调节过币敏感度，顺时针调节则选币更宽松，逆时针调节则选币更严格。

4.校准

云投币器有校准和非校准两种状态，校准状态下云投币器的过币精准度会比非校准状态下更好。

校准流程：

a)放入正确的参考币；

b)按住校准键3秒，校准LED开始快闪，松开校准键；

c)连续投入20个与参考币同一币种的硬币，校准LED快闪3秒后常亮，校准完成，此后云投币器处于校准状态。

注：上述投币中，投币间隔不能超过10秒内，否则云投币器会取消校准，成为非校准状态。

更换了参考币，请务必重新校准或取消原参考币的校准，并根据需要重新调节过币敏感度。

取消校准流程：

a)按住校准键3秒，校准LED开始快闪，松开校准键；

b)等待10秒，校准LED变成常灭，校准取消，此后云投币器处于非校准状态。

5.配置WiFi

初次使用云投币器主机，需要进行WiFi配置。

配置流程如下：

a)从官网下载Yxb.TBQ_Wifi_config_tool.apk（以下简称APP）到Android手机；

b)将手机连接到场地的WiFi，确认WiFi可以连通外网，打开APP；

c)按下设定键（不要超过3秒）然后松开，外网LED开始慢闪；

d)在APP的密码栏上，输入WiFi密码，点击发送按钮（点击发送按钮后，发送过程最长持续1分钟）；

e)观察外网LED，若外网LED快闪3秒，表明配置成功；若1分钟后外网LED停止慢闪，则配置失败，此时可以从c) 开始，重新配置。

注：配置期间，云投币器会断开外网。

6.配对主机与副机

初次使用云投币器副机，需要将主机与副机配对。

配对流程如下：

a)按下主机的校准键（不要超过3秒）然后松开，主机的内网LED开始慢闪；

b)按下副机的校准键（不要超过3秒）然后松开，副机的内网LED开始慢闪；

c)观察副机的内网LED，若内网LED快闪3秒，表明配对成功；若1分钟后内网LED停止慢闪，则配对失败，此时可以从b) 开始，重新配对。

d)若有多台副机，可从b) 开始，对下一台副机配对。

注：若1分钟内没有配对成功，主机和副机将退出配对状态；在配对期间，按下校准键也可退出配对状态；请确保同一时间只有一台主机和一台副机在配对；配对期间，云投币器会断开外网。

7.设定优先网络

云投币器支持WiFi和GPRS上网，当优先网络设定为WiFi时，云投币器优先使用WiFi上网；当优先网络设定为GPRS时，云投币器优先使用GPRS上网。

查看当前优先网络：

a)给云投币器主机上电；

b)观察上网LED，若上网LED常亮5秒后变成慢闪5秒，表示优先网络是GPRS；若上网LED常亮5秒后变成快闪5秒，表示优先网络是WiFi。

设定优先网络：

a)按住设定键3秒，上网LED常亮，松开设定键；

c)观察上网LED，若上网LED常亮5秒后变成慢闪5秒，表示优先网络是GPRS；若上网LED常亮5秒后变成快闪5秒，表示优先网络是WiFi。

注：优先网络出厂值为WiFi；设定优先网络期间，云投币器会断开外网。

8.数据收集

云投币器可以将检测到的投币和礼品/彩票的数据汇集到云端服务器，用户可登陆云端服务器对数据进行统计管理。

五、LED指示

来源	现象	意义
投币 LED （蓝）	常亮	待机
	闪1下	投币成功
	慢闪	无参考币
	快闪	投币异常
校准 LED （红）	常灭	未校准
	常亮	已校准
	慢闪	校准中
	快闪3秒	校准成功
内网 LED （黄）	常灭	未连接副机
	常亮	已连接副机
	慢闪	主机与副机配对中
	快闪3秒	主机与副机配对成功
外网 LED （绿）	常灭	未连接云服务器
	常亮	已连接云服务器
	慢闪	WiFi配置中
	快闪3秒	WiFI配置成功
上网LED （蓝）	慢闪	使用WiFi上网
	快闪	使用GPRS上网
	开机常亮5秒变慢闪5秒	优先网络为GPRS
	开机常亮5秒变快闪5秒	优先网络为WiFi

注：慢闪是指2秒亮1次；快闪是指1秒亮2次。

六、故障处理

故障现象	处理方法
投币不计分	1.调整投币信号极性开关 2.调整投币信号宽度开关
投币少计分	1.调整投币信号宽度开关
投币不顺畅	1.顺时针调节敏感度旋钮 2.检查参考币夹放位置 3.更换参考币 4.重新校准 5.投币时云投币器不在投币异常指示中
过假币	1.逆时针调节敏感度旋钮 2.进行校准
卡币	1.拨动面板拨手，或翻开侧盖清除堵塞的硬币 2.调整防大币金属片
校准不成功	1.校准过程中每次投币的间隔时间不超过10秒 2.校准过程中投币20次
校准状态丢失	1.若更换了参考币，则需要重新校准
配对不成功	1.确保同一时间只有一台主机和一台副机在配对 2.将主机和副机靠近
WiFi配置不成功	1.检查WiFi是否可以接通外网 2.确认WiFi密码是正确的
投币LED 慢闪	3.放入参考币
投币LED 快闪	1.检查过币道是否被堵塞 2.检查真币出口是否被堵塞 3.检查翻盖是否合拢 4.检查是否有钓鱼行为
内网LED 常灭	1.检查主机与副机是否已配对 2.将主机和副机靠近
外网LED 常灭	1.检查WiFi是否可以接通外网 2.确认WiFi密码是正确的 3.检查SIM卡是否失效 4.检查SIM卡是否安装正确 5.检查GPRS天线是否安装正确

七、接线方式

1.电源接口	1.电源接口
2.礼品/彩票接口（接礼品检测）	2.礼品/彩票接口（接礼品检测）
3.礼品/彩票接口（接彩票检测）	3.礼品/彩票接口（接彩票检测）
